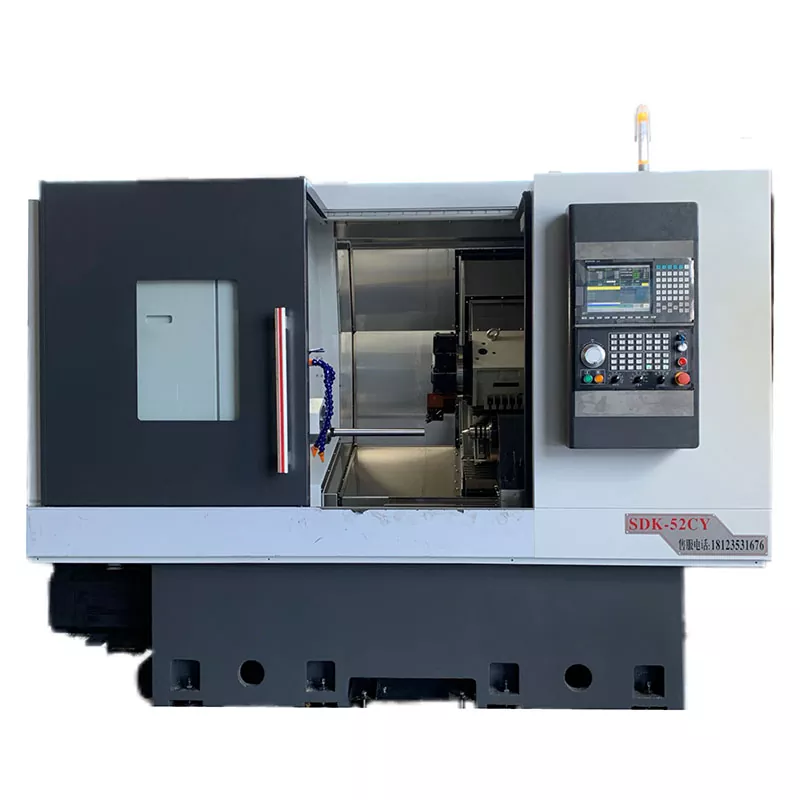

Interpolovaná osa y-osa mlýn

Interpolovaná stroj na stroj na ose a osy Y-osy, jako pokročilý model v řadě strojů na soustruh-mill, využívá svou jedinečnou metodu zpracování, která kombinuje flexibilní pohyb ose X a atd. Osa X s přesným vertikálním tlakem y-osy, k dosažení efektivní integrace vícenásobného machinace. Tento inovativní design nejen významně zvyšuje efektivitu výroby, ale také hladce je v souladu s naléhavými požadavky na moderní výrobu pro efektivní a kvalitní výrobu.

Odeslat dotaz

Popis výrobku

Naše interpolované ose osy na ose Mill Složení CNC stroje jsou vybaveny importovanými vysoce přesnými lineárními průvodci, válcovými šrouby a přesnými ložiskami.

Plně využívá největší výhody čtyř - osu propojení těžkého řezání a vysoké rigidity.

Jedná se o obráběcí stroj na mlýn s interpolovanou výkojovou věží a osou osou y a středem tailstocku, nový model, který nahrazuje rovný stroj osy Y.

Programovatelné centrum hydraulického ocasu umožňuje, aby se operace jednorázově rozšířila nebo zasunula, což usnadňuje snadné upínání obrobku. Má dvoustupňovou kontrolu (rychlé a pomalé).

Výkonová věžička se používá pro obrábění dílů s vysokou rigiditou a interpolovaná hlava osa y-osy může být použita v kombinaci s funkcí sloučeniny na mlýn pro strojové komplexní díly.

Postel přístroje pro stroj přijímá design s vysokým nízkým kolejnicí s poměrem úhlu 15:30 stupňů, což může efektivně zajistit, aby se obrátil na stroj během dlouhodobého provozu a má dobrou rigiditu a silnou stabilitu.

Parametr produktu （Specifikace）

Zpracovatelská kapacita	52Cy
Roztočit tělo postele	Φ600
Největší zpracování průměru	Φ350
Vřeteno
Vřeteno nos	A2-6
Bázový clona	Φ52
Rychlost vřetena	0-4500
Mechanická přesnost
Opakujte přesnost umístění	± 0,005
Palba vřetena	≤0,005/100 mm
Obal vřetena	≤0,005/100 mm
X, z crosshair	≤0,005/100 mm
Rychlá rychlost osy X/Z Rychlost	24 m/min
Cestování sedadlem ocasu
Specifikace rukávu tailstocku	Mo's 4#
Cestování sedadlem ocasu	500 mm
Metoda pohybu sedadla ocasu	posuvník
Horní vzdálenost Chucku	630 mm
Rozsah tlaku na ocasu	5-20 kilogramů
Nejlepší itinerář	120 mm
Struktura ocasu	Přesné typ rukávu
Axiální tah
Poloměr cestování x osy	260 mm
Mrtvice z osy z	620 mm
Mrtvice osy y	﹢ 60 mm ﹣68 mm
Motorská síla
Vřeteno (servo) a motor	11 kW
X osa (servo) a motor	3.1kw
Z osa (servo) a motor	3.1kw
Y osa (servo) a motor	2,4 kw
Motor napájecí hlavy	5,5 kw
spláchnutí
spláchnutí	BMT55
Ostatní
Hmotnost	5000 kg
Mechanické rozměry	290019502100

Festice a aplikace produktu

V různých výrobních odvětvích se široce používají interpolované strojové přístroje na ose a osou y-osy, zejména při zpracování vysoce přesných a složitých částí, jako jsou přístavy dokování, automobilové díly, lékařské vybavení atd., Které mají významné výhody. Kromě toho může být také použita ke zpracování částí s komplexními geometrickými tvary, různými velikostmi a vysokými přesnostmi, jako jsou válcové povrchy, kuželové povrchy, stupňované povrchy, sférické povrchy a další typy rotujících povrchů.

Detaily výroby

Je poháněn a ovládán šroubovou tyčkou a servomotorem. Mohou být nastaveny pokyny pro pohyb a tah a operace je jednoduchá.

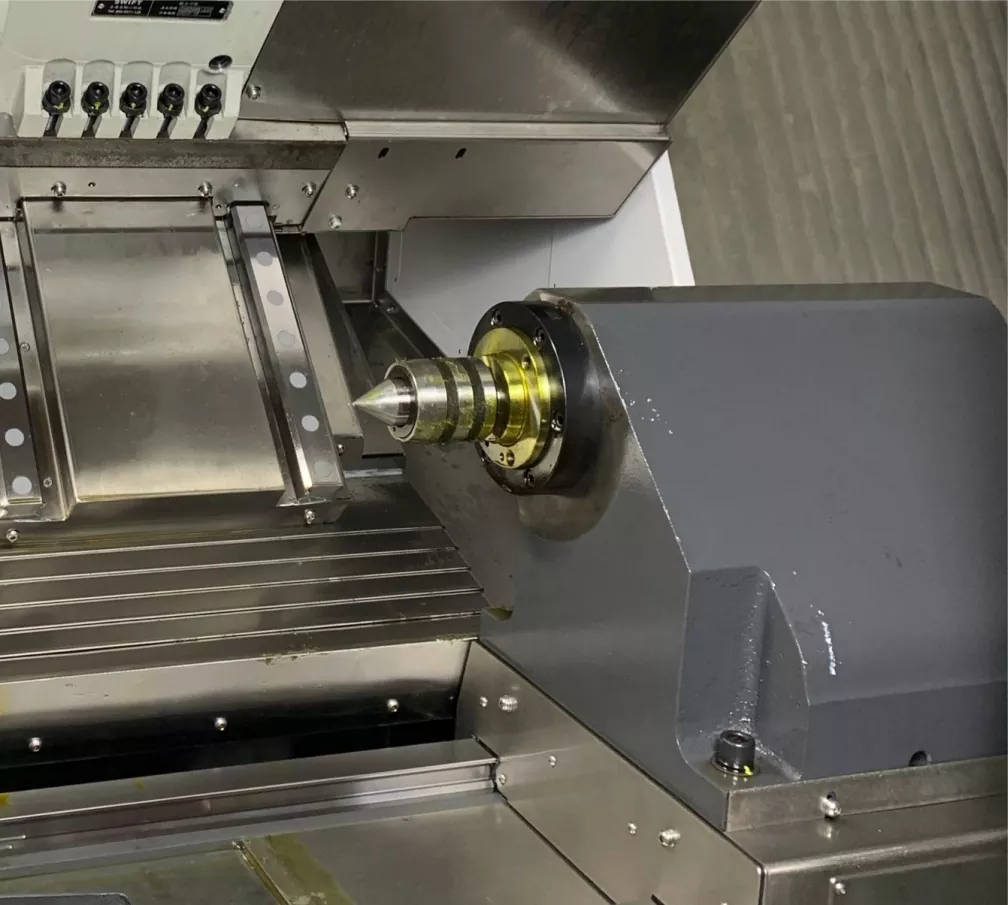

Přijímá návrh programovatelného hydraulického ocasu, což usnadňuje zajištění zaoblení a soustřednosti při zpracování ultra dlouhých a štíhlých částí hřídele.

Programovatelný hydraulický ocas může ovládat dopředný pohyb a zastavení tailstocku přes m-kódy a K-kódy. Navíc umožňuje libovolné nastavení tlaku. Je to jednoduché, pohodlné, bezpečné a spolehlivé.
