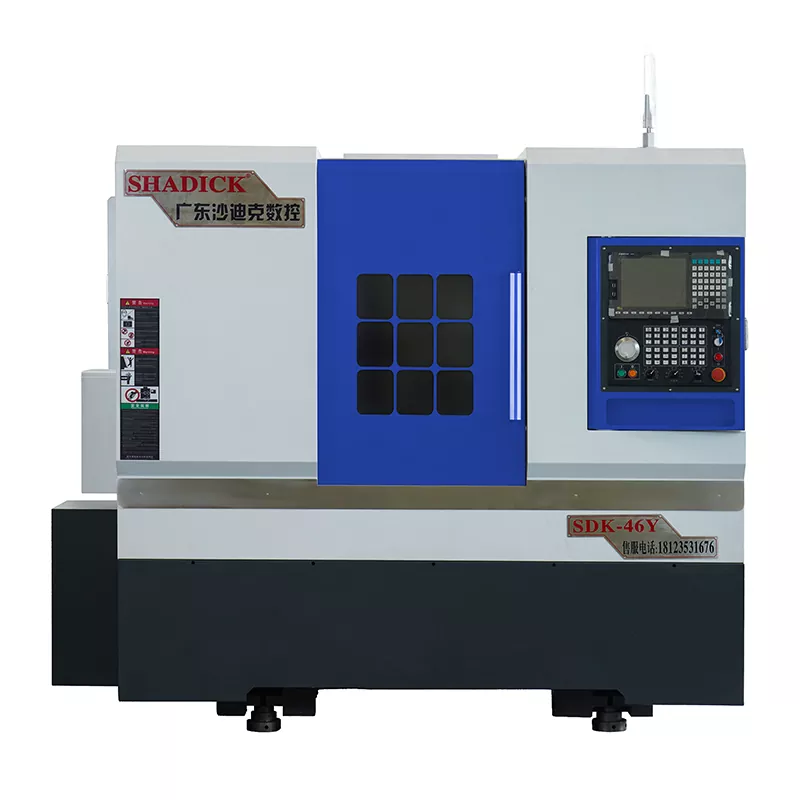

46-otáčení a frézování složených strojů CNC

Shadick nejen poskytuje špičkové 46-otočné a frézovací složené strojní stroje CNC, ale také vyniká v přizpůsobených službách. Náš technický tým pečlivě navrhne tok procesu, nakonfiguruje nástroje a řešení automatizace plánu na základě konkrétních potřeb každého zákazníka a skutečně poskytne řešení „jednorázové“ pro všechny zákazníky. Výběr Shadock znamená výběr výrobního partnera, který může dosáhnout efektivních a bez obav.

Odeslat dotaz

Popis výrobku

Naše 46-otáčení a frézovací složené přístroje CNC stroje využívají skutečné ovládání výkonu ose Y k provádění složitých obrábění součástí.

Každá osa je vybavena importovanými vysoce přesnými lineárními průvodci, válečkovými šrouby a přesnými ložisky.

Může provádět rozsáhlé přesné obrábění ocelových dílů a nerezové oceli, stejně jako vrtání a klepání konců hřídele.

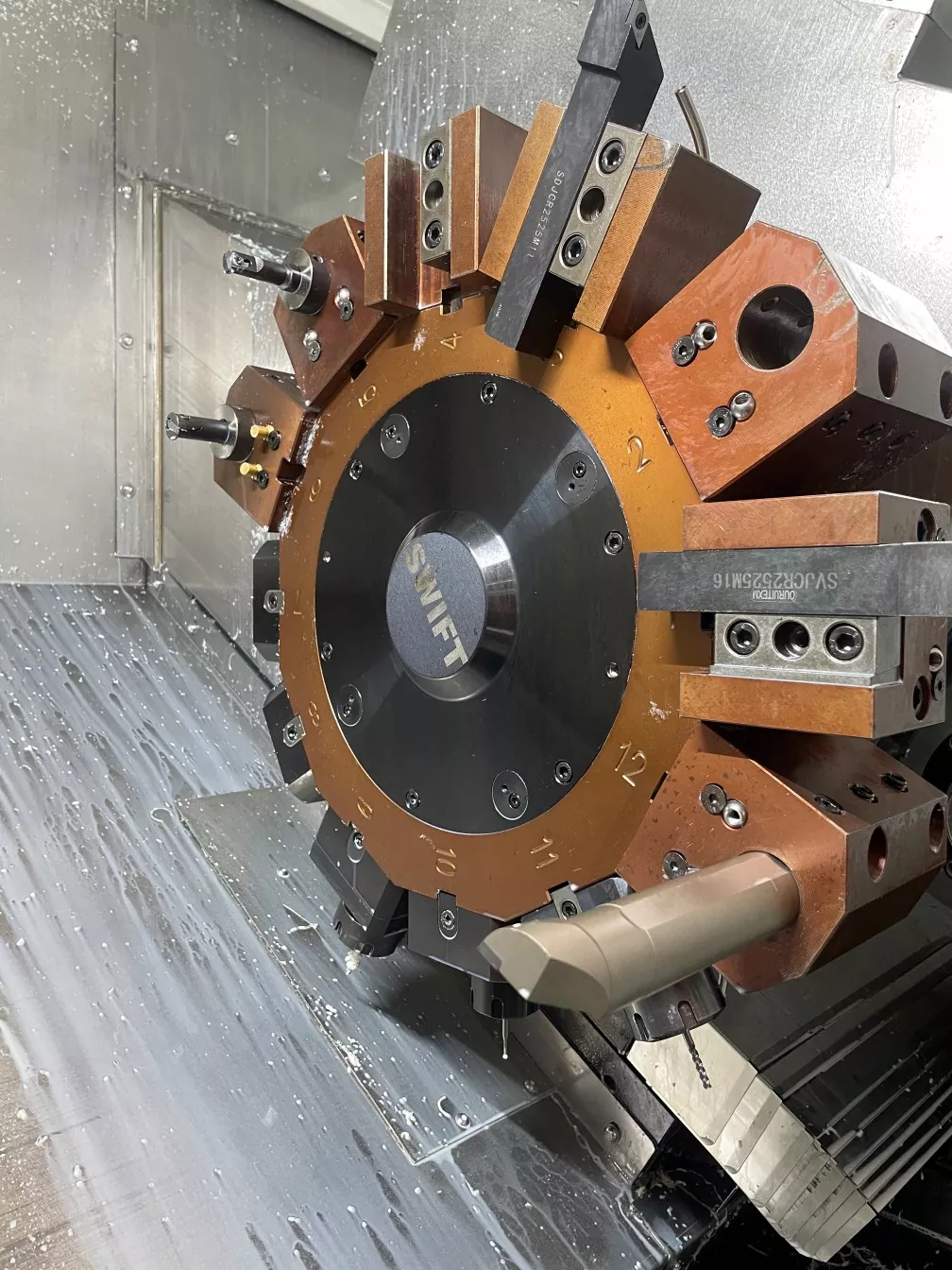

Osa Y přímé vázané výkonové věže přijímá čtyřvodičové železniční/dvojité ovládání tvrdé železnice, což výrazně zlepšuje přesnost a vysokou rigiditu.

Parametr produktu （Specifikace）

Zpracovatelská kapacita	46y
Roztočit tělo postele	Φ450
Největší zpracování průměru	Φ350
Vřeteno
Vřeteno nos	A2-5
Bázový clona	Φ46
Rychlost vřetena	0-6000
Mechanická přesnost
Opakujte přesnost umístění	± 0,003
Palba vřetena	≤0,005/100 mm
Obal vřetena	≤0,005/100 mm
X, z crosshair	≤0,005/100 mm
Rychlá rychlost osy X/Z Rychlost	24 m/min
Axiální tah
Poloměr osy x	250 mm
Mrtvice z osy z	400 mm
Mrtvice osy y	± 35 mm
Motorská síla
Vřeteno (servo) a motor	7,5 kW
X osa (servo) a motor	3.1kw
Z osa (servo) a motor	3.1kw
Y osa (servo) a motor	2,4 kw
Motor napájecí hlavy	5,5 kw
12 - Power Turret Station (BMT40)	Král CNC z Tchaj -wanu v Číně
Power Head 0 - stupeň	2
Power Head 90 - stupeň	2
Ostatní
Hmotnost	3600 kg
Mechanické rozměry	273017101920

Festice a aplikace produktu

Shadow 46-otáčení a frézovací složené CNC stroje kombinuje funkce soustruhu a obráběcího centra. Je speciálně navržen tak, aby zpracovával produkty s vysokými požadavky na přesnost, soustřednost a koaxialitu. Obvykle se používá ke zpracování náhradních dílů v polích, jako je průmysl automobilového průmyslu, letectví a plísní. S jediným upínáním může dokončit zpracování složitých dílů, zkrátit dobu výroby a zkrácení nákladů.

Detaily výroby

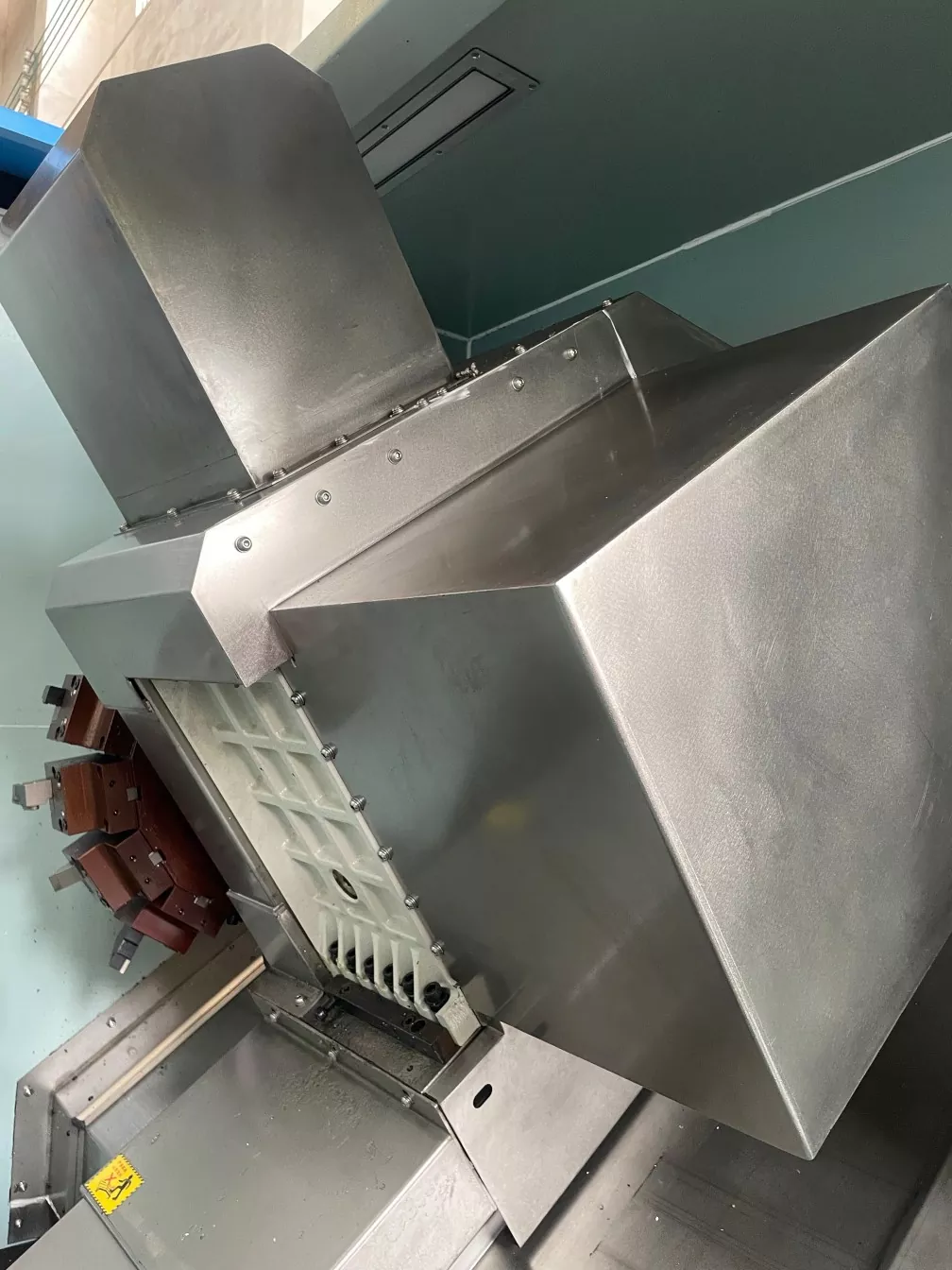

46-otáčení a frézování složených přítokových přítokových strojů Vnitřní struktura

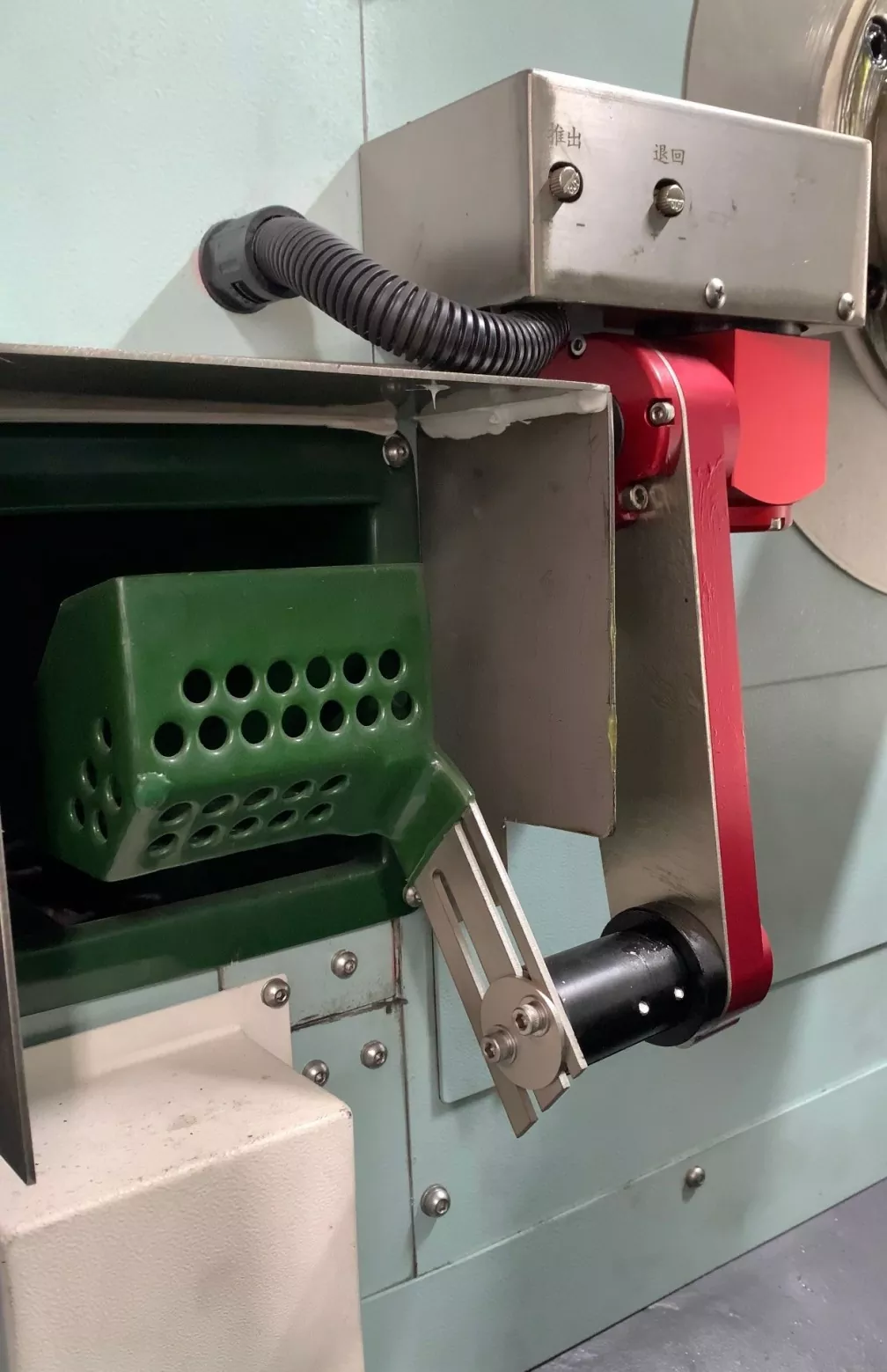

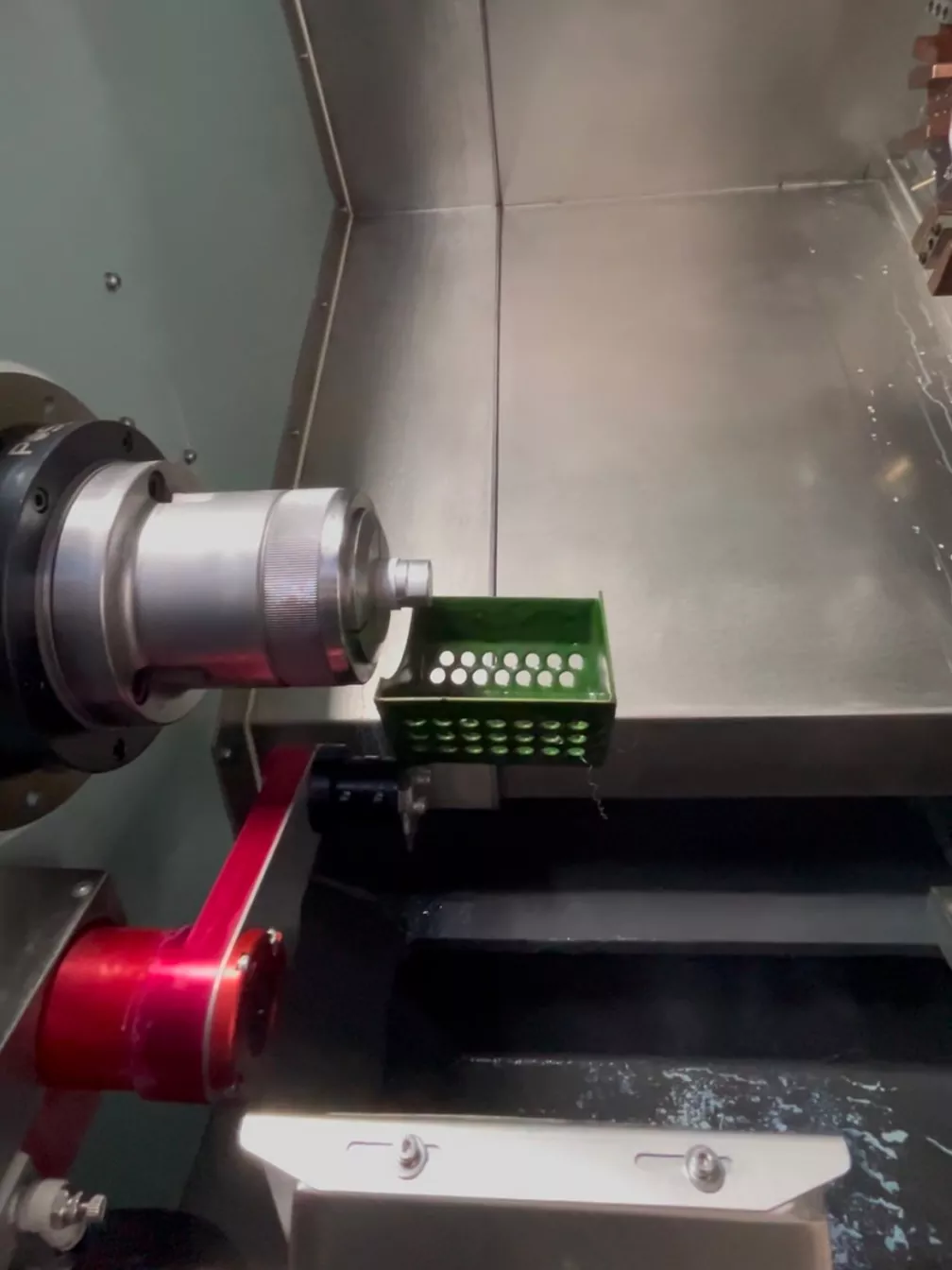

Naše vybavení umožňuje volitelnou instalaci sběratele obrobku a automatického podavače podle potřeb zákazníků, které mohou ušetřit čas a práci a snížit náklady.
