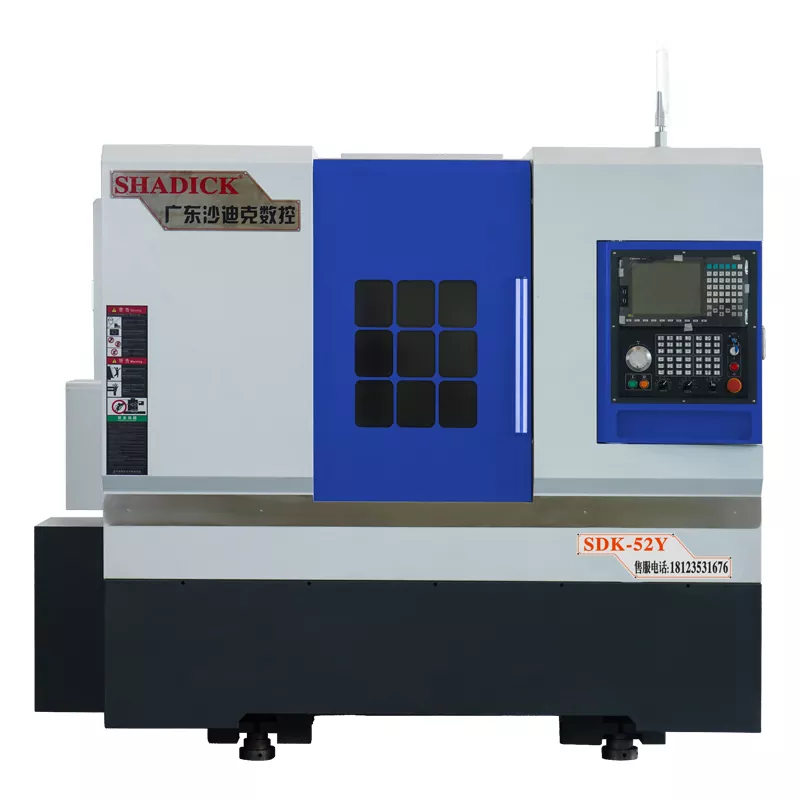

52-TAILSTOCK TONT-MILL Composite CNC stroj

Shadick 52-Tailstock Turn-Mill Composite CNC stroj lze flexibilně nakonfigurovat s běžným nebo programovatelným hydraulickým tailstockem podle potřeb zákazníků. Obyčejný hydraulický tailstock se snadno ovládá, ale jeho flexibilita a přesnost jsou omezené; Programovatelný hydraulický ocas se na druhé straně spoléhá na pokročilé kontroly programování, aby bylo dosaženo vysoké přesnosti a flexibilní obrábění a splňovalo komplexní požadavky.

Odeslat dotaz

Popis výrobku

Osa Y věže o věžišti Shanick 52-tailstock otočné mill kompozitní CNC stroje je řízena 4 lineárními průvodci nebo dvojitými tvrzenými průvodci, což výrazně zlepšuje přesnost a vysokou rigiditu.

Je vybaven programovatelným hydraulickým tailstockem. Pouhým jedním stisknutím tlačítka můžete prodloužit nebo zatáhnout ocas, což usnadňuje upevnění obrobků. Má dvoustupňovou kontrolu (rychlé a pomalé).

Má funkci čtyřnásobného obrábění osy pro otočení, frézování, vrtání, klepání atd., A může dokončit vrtání a klepání na koncové hřídele částí.

Výkonová věžička může být použita ke stroji dílů s vysokou rigiditou. Skutečná výkonová hlava osy y může být kombinována s funkcí sloučeniny na zatáčku na strojové komplexní díly.

Může provádět přesné obrábění na velkém měřítku na oceli a dílech z nerezové oceli, stejně jako vrtání a klepání na koncích hřídele. Stroj s tailstockem může zpracovat díly s dlouhým hřídelem.

Na straně je modul funkce Power Tool Funkce, který může provádět funkce, jako je vrtání, klepání a frézování bytů, což umožňuje přesné vrtání a frézování různých částí hřídele.

Motor napájecí hlavy má napájení 5,5 kW a je vybaven samostatným chladicím systémem. Jeho maximální rychlost otáčení může dosáhnout 8 000 otáček za minutu. Může provádět 24hodinovou obrábění bez přehřátí nebo spuštění alarmu.

Parametr produktu (specifikace)

Zpracovatelská kapacita	52y
Roztočit tělo postele	Φ500
Největší zpracování průměru	Φ350
Vřeteno
Vřeteno nos	A2-6
Bázový clona	Φ52
Rychlost vřetena	0-6000
Mechanická přesnost
Opakujte přesnost umístění	± 0,005
Palba vřetena	≤0,005/100 mm
Obal vřetena	≤0,005/100 mm
X, z crosshair	≤0,005/100 mm
Rychlá rychlost osy X/Z Rychlost	24 m/min
Cestování sedadlem ocasu
Specifikace rukávu tailstocku	Mo's 5#
Cestování sedadlem ocasu	420 mm
Metoda pohybu sedadla ocasu	posuvník
Horní vzdálenost Chucku	450 mm
Rozsah tlaku na ocasu	5-20 kilogramů
Nejlepší itinerář	120 mm
Struktura ocasu	Přesné typ rukávu
Axiální tah
Mrtvice osy x	260 mm
Mrtvice z osy z	520 mm
Mrtvice osy y	± 45 mm/± 50 mm
Motorská síla
Vřeteno (servo) a motor	11 kW
X osa (servo) a motor	3.1kw
Z osa (servo) a motor	3.1kw
Y osa (servo) a motor	2,4 kw
Motor napájecí hlavy	5,5 kw
12-stanice Power Turret (BMT45)	Král CNC z Tchaj -wanu v Číně
Power Head 0 - stupeň	2
Power Head 90 - stupeň	2
Ostatní
Hmotnost	3700 kg
Mechanické rozměry	285017802040

Funkce produktu a aplikace

Případ stroje MILL MILL Složebního přístroje je neodmyslitelně vysoká účinnost a multifunkčnost. Je schopen dokončit řadu obráběcích úkolů při jediném upínání, takže je vysoce vhodný pro výrobní průmysl, který vyžaduje efektivní výrobu. Je použitelný pro dlouhodobě osy v průmyslových odvětvích, jako jsou automobilové díly, přenosový průmysl a výroba větrné energie.

Detaily výroby

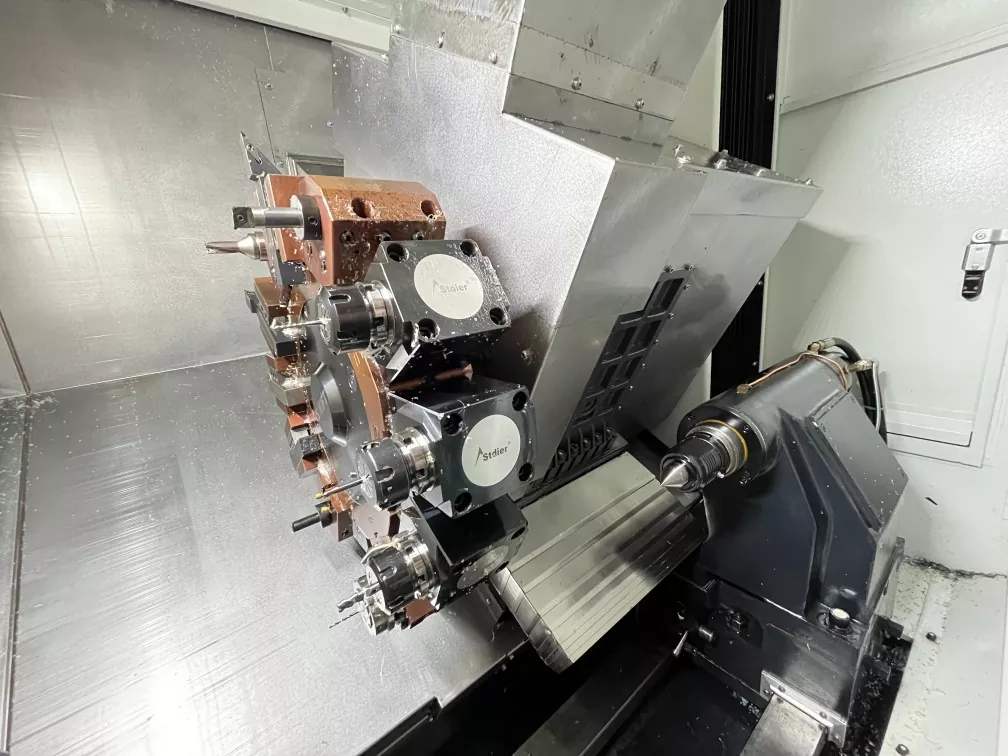

Vnitřní struktura stroje na stroji 52-TAILSTOCK MILL kompozitní stroj na stroji ， věžička řízená BMT55 zvyšuje spolehlivost indexování a zajišťuje vysokou rigiditu během frézování.
