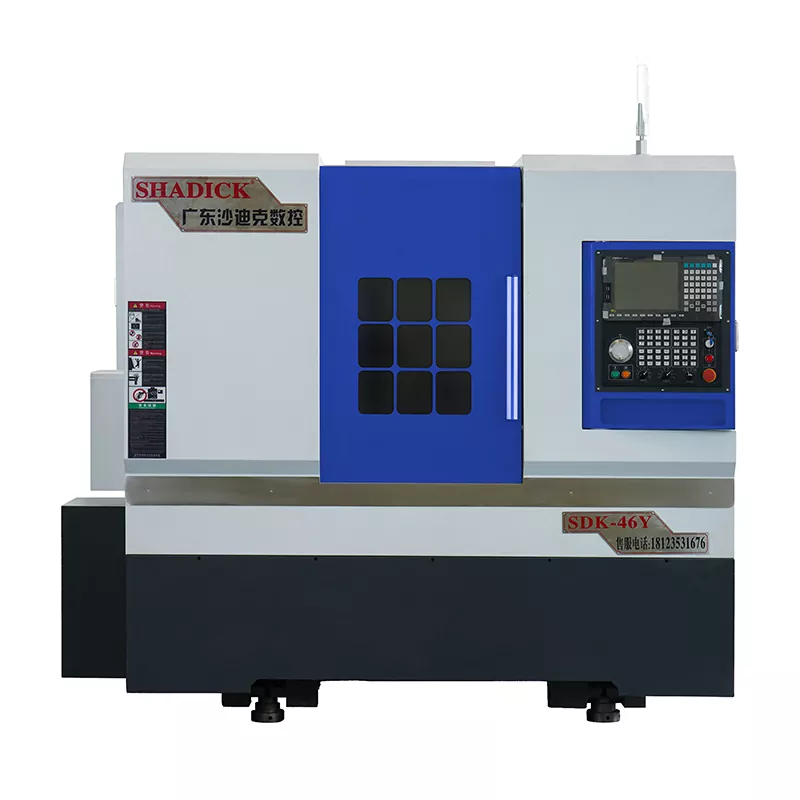

46-TAILSTOCK TOUND MILL SOMPOZITNÍ CNC stroj

Kompozitní CNC stroj na 46-tailstock je běžně používaným vybavením ve výrobním průmyslu a kombinuje funkce otáčení, frézování, vrtání, klepání a další, což umožňuje dokončení více úkolů s jediným nastavením. Naše středisko na turn je zvláště vhodné pro zpracování komplexních částí, jako jsou štíhlé komponenty a složité zakřivené povrchy, které je často obtížné dosáhnout s vysokou účinností a přesností pomocí tradičních metod obrábění.

Odeslat dotaz

Popis výrobku

Kompozitní CNC stroj na 46-tailstock může současně dosáhnout sloučenin s více procesy sloučeniny na mlýn, jako je otáčení, frézování, vrtání, klepání, hobbing a štěrbiny.

Osa vřetena je vybavena kodérem magnetického prstence s vysokým rozlišením, což umožňuje nepřetržité indexování (s přesností indexování až 0,01 stupňů). Je koaxiálně sestaven pomocí stroje, aby byla zajištěna přesnost polohování a vysokou spolehlivost ose C.

Přijímá plně uzavřený ochranný design, který účinně chrání důležité komponenty, jako jsou šrouby, průvodce a ložiska. Je to esteticky příjemné, stabilní a odolné.

Používá tchajwanský operační systém Syntec, který umožňuje rychlé umístění během provozu s vysokou rychlostí, což účinně zlepšuje účinnost a přesnost indexování.

Parametr produktu （Specifikace）

Zpracovatelská kapacita	46y
Roztočit tělo postele	Φ450
Největší zpracování průměru	Φ350
Vřeteno
Vřeteno nos	A2-5
Bázový clona	Φ46
Rychlost vřetena	0-6000
Mechanická přesnost
Opakujte přesnost umístění	± 0,005
Palba vřetena	≤0,005/100 mm
Obal vřetena	≤0,005/100 mm
X, z crosshair	≤0,005/100 mm
Rychlá rychlost osy X/Z Rychlost	24 m/min
Cestování sedadlem ocasu
Specifikace rukávu tailstocku	Mo's 5#
Cestování sedadlem ocasu	370 mm
Metoda pohybu sedadla ocasu	posuvník
Horní vzdálenost Chucku	450 mm
Rozsah tlaku na ocasu	5-20 kilogramů
Nejlepší itinerář	120 mm
Struktura ocasu	Přesné typ rukávu
Axiální tah
Mrtvice osy x	250 mm
Mrtvice z osy z	510 mm
Mrtvice osy y	± 35 mm
Motorská síla
Vřeteno (servo) a motor	7,5 kW
X osa (servo) a motor	3.1kw
Z osa (servo) a motor	3.1kw
Y osa (servo) a motor	2,4 kw
Motor napájecí hlavy	5,5 kw
Výkonová věžička 15 stanice (BMT40)	Král CNC z Tchaj -wanu v Číně
Power Head 0 - stupeň	2
Power Head 90 - stupeň	2
Ostatní
Hmotnost	3600 kg
Mechanické rozměry	285017802040

Festice a aplikace produktu

Komplexový mlýn s Tailstockem je všestranné obráběcí zařízení, které kombinuje funkce otáčení a frézování a má zařízení na ocasu, které podporuje zpracování různých obrobků. Tato vysoká přesnost, vysoká účinnost a schopnost pro zpracování komplexních obrobků se rozšiřuje ve více průmyslových odvětvích.

Detaily výroby

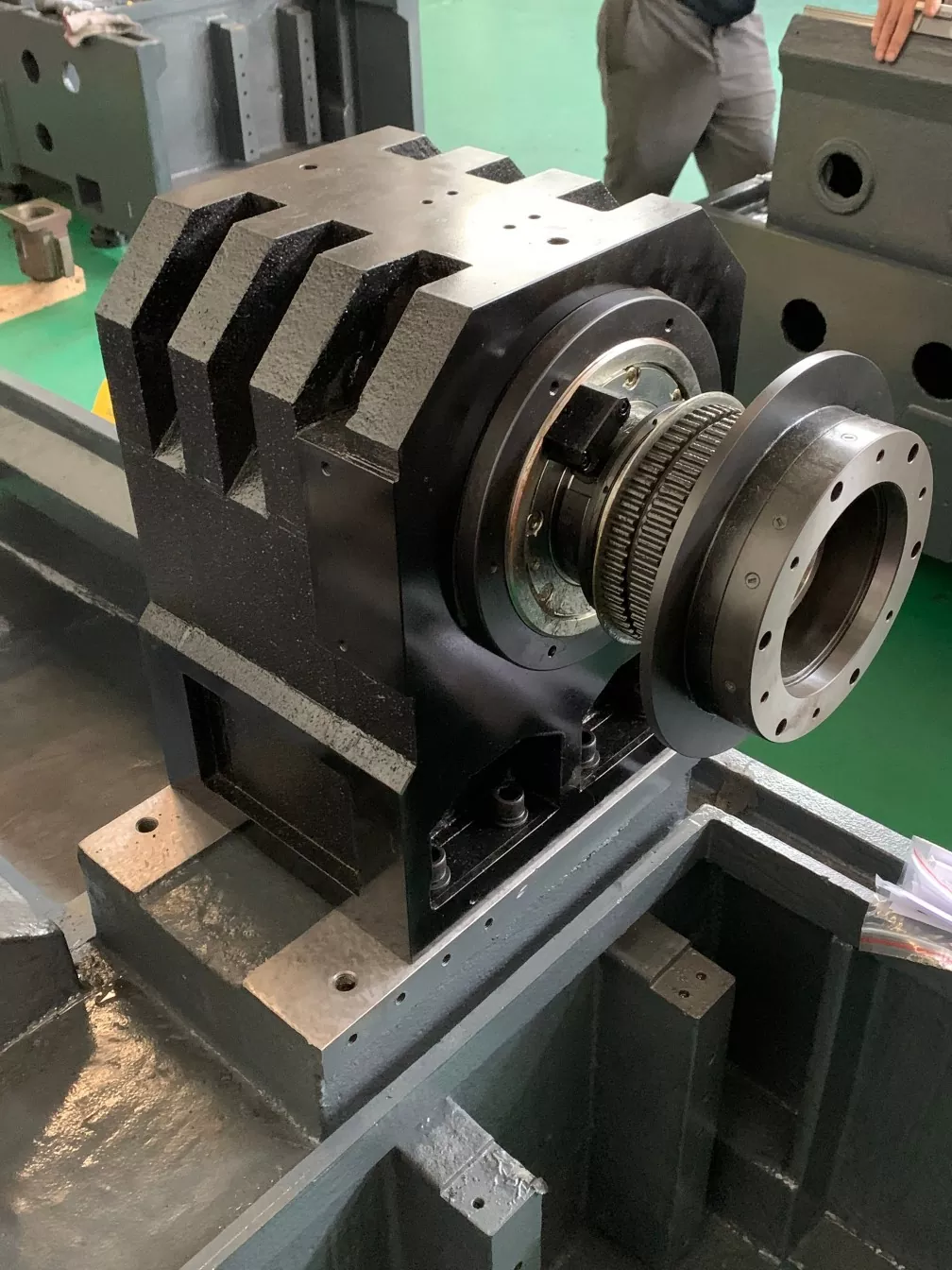

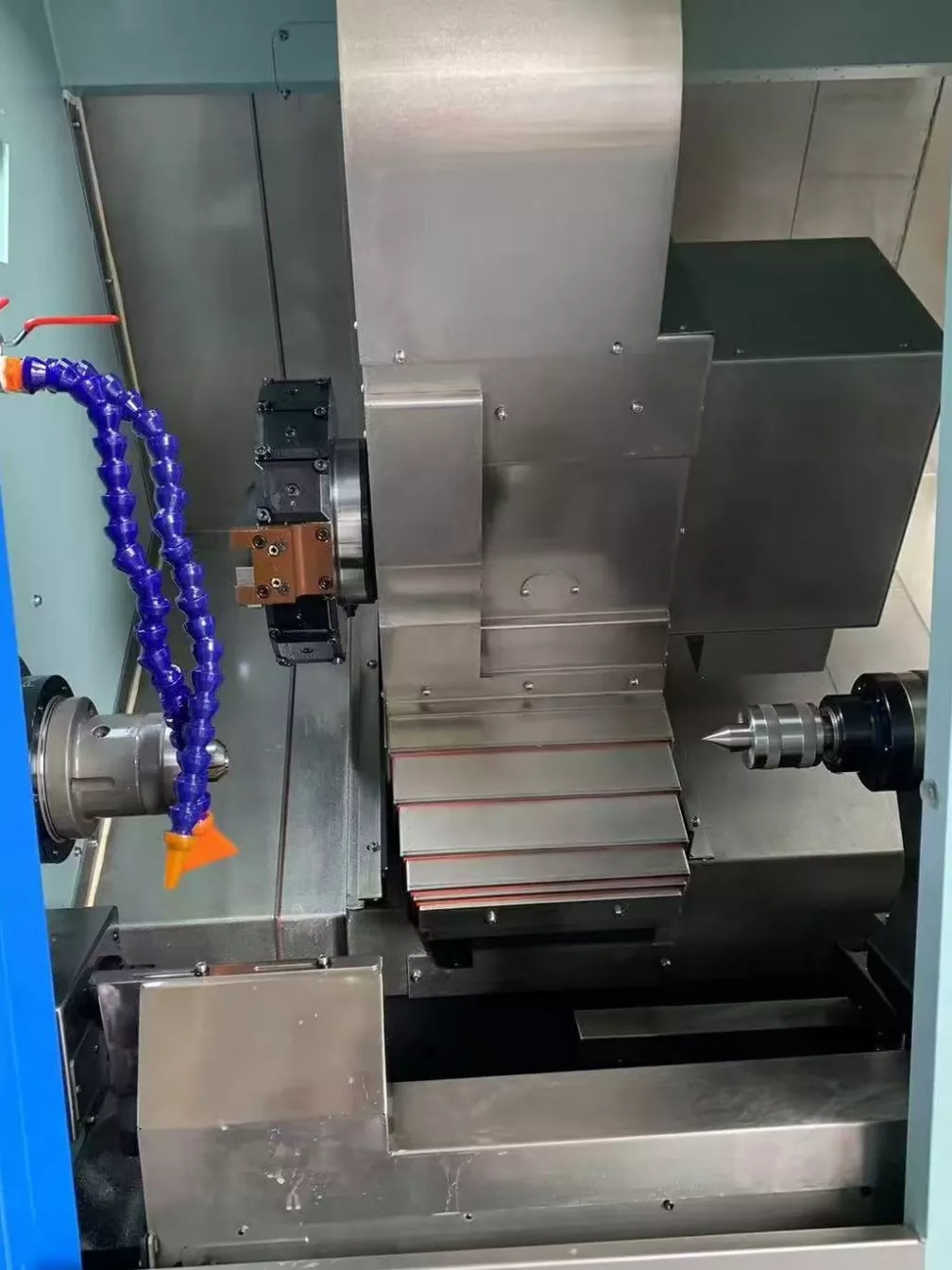

46-TAILSTOCK TONT-MILL kompozitní CNC stroj Vnitřní struktura stroje.

Výkonová věžička s 15 stanicí může načíst více nástrojů. Při obráběcích složitých dílech není třeba často měnit nástroje, které snižují prostoje způsobené změnou nástroje a zlepšují účinnost obrábění.
