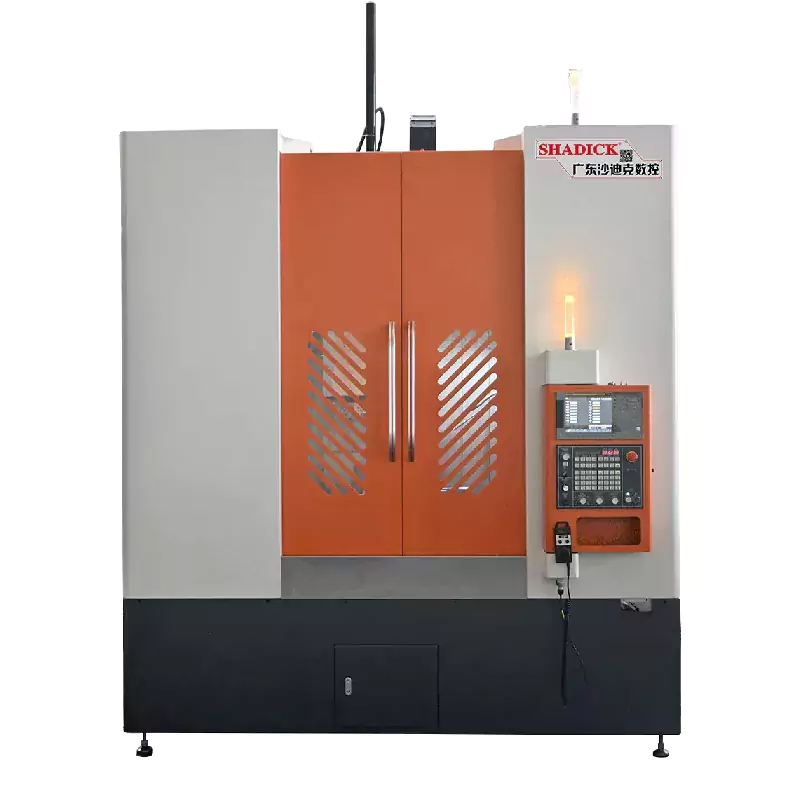

80 Vertical CNC Machine Mats

80 vertikálních strojních strojů CNC je vybaveno ovládáním více osy, což se flexibilně přizpůsobuje mnohostranným potřebám obrábění složitých obrobků. Pozice Workbench je intuitivní, programování je jednoduché a pro operátory je vhodné provádět operace obrábění a úpravy programů. Dokáže zvládnout řadu materiálů, včetně kovů, nekolů atd., Aby vyhovovalo potřebám zpracování různých průmyslových odvětví.

Odeslat dotaz

Popis výrobku

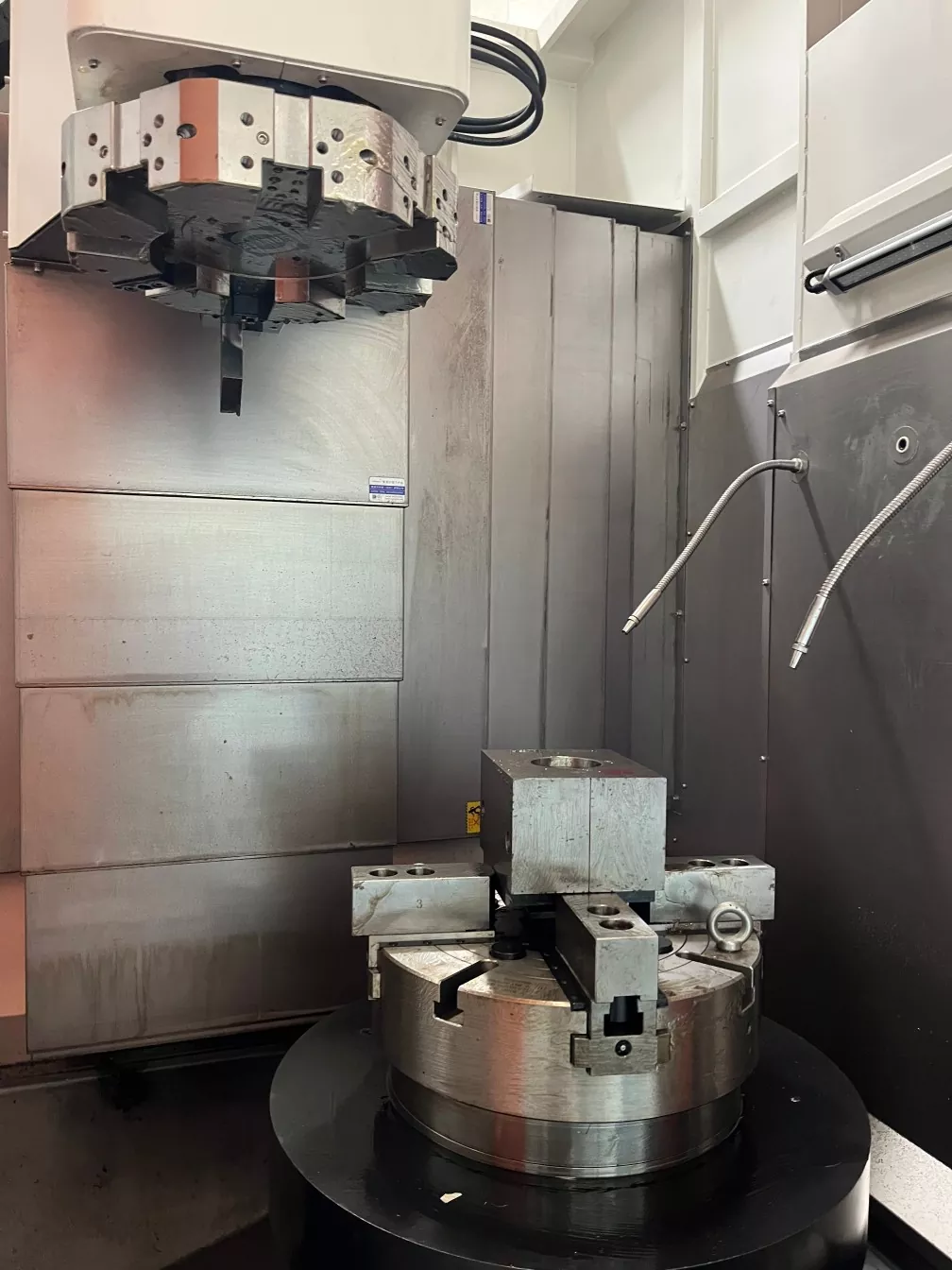

Stabilní zpracování: Obrobku je přirozeně umístěno podle gravitace a poskytuje stabilní řezací prsten, aby bylo zajištěno vysoce přesné zpracování. Spárované s německou věží Schott, 80 vertikálních strojních strojů CNC má vysokou přesnost, přesné polohování a silnou rigiditu.

Obě osy (xz) používají těžkopádné válečky 55 mm a šroubové tyče 50 mm, podporované šesti těžkými posuvníky

Vhodné pro zpracování dílů s velkými vnějšími průměry a těžkými hmotnostmi.

Základna stroje je téměř čtvercová, s vysokou rigiditou, což snižuje vliv deformace a pohybu.

Parametr produktu （Specifikace）

Zpracovatelská kapacita	LC60	LC80
Roztočit tělo postele	Φ700	Φ850
Největší zpracování průměru	Φ600	Φ800
Vřeteno
Vřeteno nos	A2-8	A2-11
Bázový clona	Φ86	Φ60
Rychlost vřetena	0-2000
Mechanická přesnost
Opakujte přesnost umístění	± 0,008
Palba vřetena	≤0,008/100 mm
Obal vřetena	≤0,008/100 mm
X, z crosshair	≤0,008/100 mm
Rychlá rychlost osy X/Z Rychlost	24 m/min
Axiální tah
Mrtvice osy x	500 mm
Mrtvice z osy z	750 mm
Motorská síla
Vřeteno (servo) a motor	15kw
X osa (servo) a motor	2,9 kw
Z osa (servo) a motor	2,9 kw
spláchnutí
spláchnutí	8 pracovních stanic s 380 zásobníky nástrojů
Ostatní
Hmotnost	9000 kg	11000 kg
Mechanické rozměry	245023302650

Festice a aplikace produktu

Zpracování těžkých a velkých dílů, jako jsou hřídele, ozubená kola, rozbočovače kol atd., Se široce používají v průmyslových odvětvích, jako je výroba těžkých strojů, těžba a těžba oleje. Pole vyžadující vysokou přesnost, jako jsou komponenty letectví, vyžadují extrémně vysokou přesnost obrábění a kvalitu povrchu. Výroba velkých plísní a komponent pro vybavení: splnění komplexních tvarů a vysoce přesných požadavků na velké komponenty, jako je výroba plísní a zařízení na výrobu energie.
