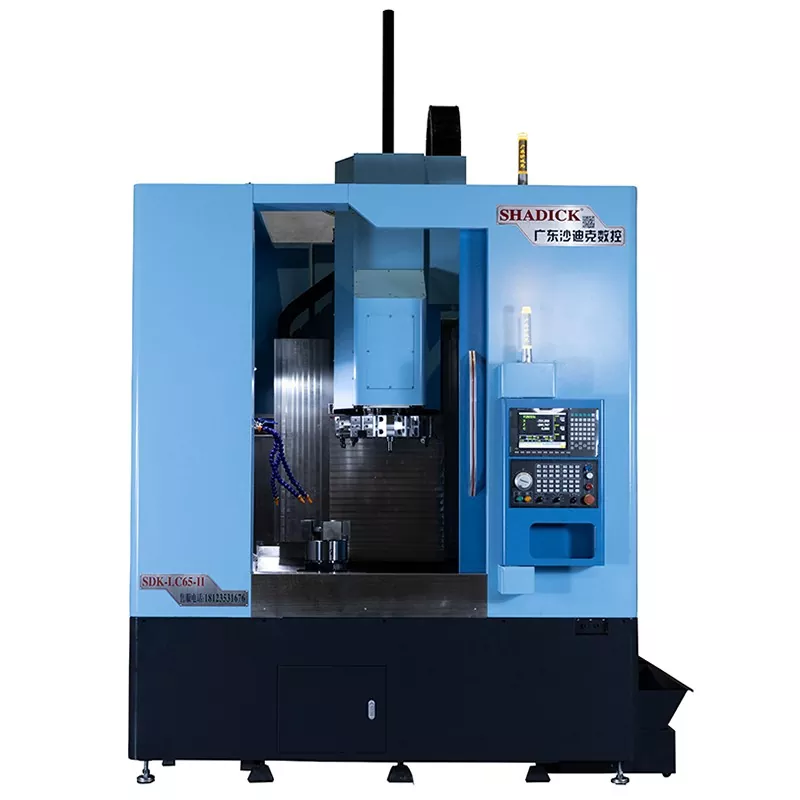

60 Vertical CNC Machine Mots

Svislé rozložení 60 vertikálních strojních strojů CNC přináší mnoho výhod: jeho kompaktní struktura, malá stopa a vhodnost pro pracovní prostředí s omezeným prostorem. Obrobku je přirozeně umístěno gravitací během procesu obrábění, který poskytuje extrémně stabilní prostředí obrábění pro řezání operací a zajišťuje dosažení vysoce přesného obrábění.

Odeslat dotaz

Popis výrobku

60 Vertikální stroje CNC stroje jsou obvykle vybaveny různými příslušenstvími a nástroji, které mohou dokončit různé úkoly obrábění, jako je otáčení, frézování, vrtání, klepání atd. Mají silnou přizpůsobivost a vysokou flexibilitu a splňují rozmanité obráběcí potřeby. Strukturální návrh svislých strojových strojů usnadňuje integraci s automatizovaným zařízením, jako je nakládání a vykládky a roboti, vytvářet automatizované výrobní linky, které dosahují účinných a kontinuálních zpracovatelských operací, snižují náklady na práci a zlepšují efektivitu výroby.

Parametr produktu （Specifikace）

Zpracovatelská kapacita	LC60	LC80
Roztočit tělo postele	Φ700	Φ850
Největší zpracování průměru	Φ600	Φ800
Vřeteno
Vřeteno nos	A2-8	A2-11
Bázový clona	Φ86	Φ60
Rychlost vřetena	0-2000
Mechanická přesnost
Opakujte přesnost umístění	± 0,008
Palba vřetena	≤0,008/100 mm
Obal vřetena	≤0,008/100 mm
X, z crosshair	≤0,008/100 mm
Rychlá rychlost osy X/Z Rychlost	24 m/min
Axiální tah
Mrtvice osy x	500 mm
Mrtvice z osy z	750 mm
Motorská síla
Vřeteno (servo) a motor	15kw
X osa (servo) a motor	2,9 kw
Z osa (servo) a motor	2,9 kw
spláchnutí
spláchnutí	8 pracovních stanic s 380 zásobníky nástrojů
Ostatní
Hmotnost	9000 kg	11000 kg
Mechanické rozměry	245023302650

Festice a aplikace produktu

V automobilovém průmyslu se používají 60 Vertical CNC strojových strojů ke zpracování komponent motoru, přenosových pouzdrů a dalších složitých strukturálních částí těla. Tyto části obvykle vyžadují vysokou přesnost a dobrou kvalitu povrchu a svislé strojové stroje mohou splňovat tyto přísné výrobní požadavky. Vertikální strojové přístroje, zejména vertikální soustruhy, se běžně používají ke zpracování velkých částí disků, jako jsou setrvačníky, příruby, brzdové bubny atd. Tyto části mají větší radiální rozměry a rozložení svislého stroje mu umožňuje snadno splňovat potřeby obrábění takových obrobků.
