Jak fungují CNC obráběcí stroje?

Konstrukční vlastnosti CNC stroje pro uspořádání nástrojů

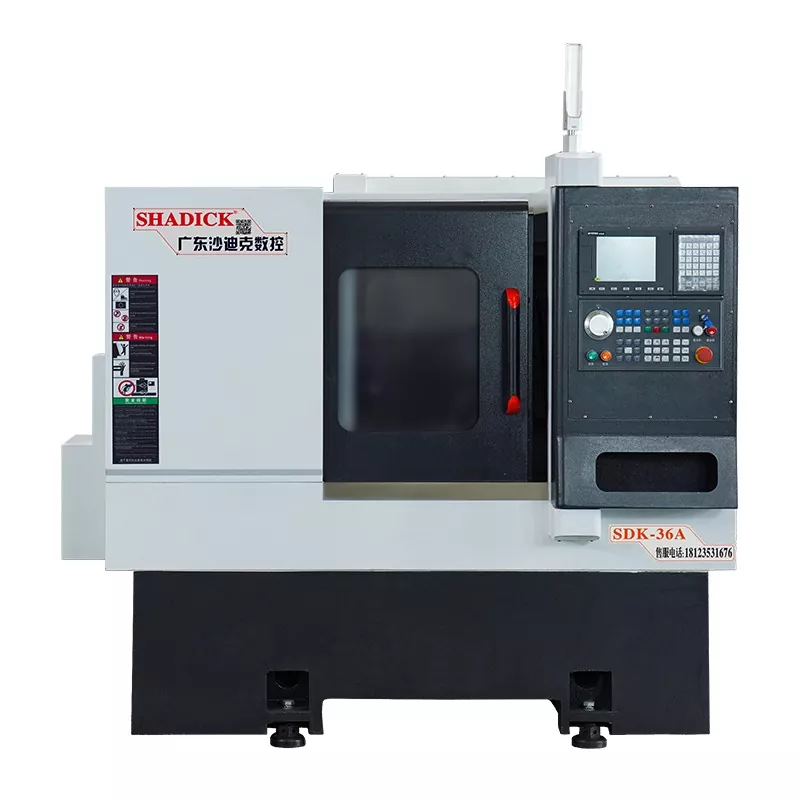

TheCNC stroj na uspořádání nástrojůmůže dokončit více procesů současně, včetně vnějšího soustružení, polygonového frézování, závitování a zapichování.

Zvládne různé procesy, včetně vysokorychlostního soustružení a nízkorychlostního frézování polygonů.

Hydraulické upínací zařízení zlepšuje úroveň automatizace stroje.

Patka stroje je integrovaná a využívá importovaná lineární vedení, která nabízejí vynikající odolnost proti vibracím a vysokou tuhost.

Vysoce kvalitní litinový pískový výlisek a kompaktní žebrovaná deska poskytují vynikající tuhost a silnou odolnost proti vibracím.

Vyznačuje se vysoce tuhými, vysoce přesnými a vysokorychlostními lineárními vedeními a přesnými kuličkovými šrouby.

Jak vyměnit nástroje na CNC obráběcím stroji

1. Výměna nástrojů pomocí otočného držáku nástrojů

Rotační držák nástrojů je jednoduchý automatický měnič nástrojů běžně používaný vCNC automatizované obráběcí stroje. Může být navržen v různých konfiguracích, včetně čtvercových, šestihranných nebo kotoučových axiálních držáků nástrojů. Každý rotační držák nástrojů pojme čtyři, šest nebo více nástrojů a nástroje se mění podle příkazů z CNC zařízení.

Rotační nástrojový držák musí mít dostatečnou konstrukční pevnost a tuhost, aby odolal řezným silám při hrubovacím obrábění. Protože přesnost soustružení závisí do značné míry na poloze hrotu nástroje, CNC obráběcí stroje nevyžadují žádné ruční nastavování polohy nástroje během obrábění. Proto je nezbytné spolehlivé polohovací řešení a vhodná polohovací struktura pro zajištění nejvyšší možné opakovatelnosti (typicky 0,001 až 0,005 mm) po každém natočení otočného držáku nástrojů.

2. Výměna nástroje výměnou vřetenové hlavy

Výměna nástroje výměnou vřetenové hlavy je poměrně jednoduchý způsob výměny nástroje pro CNC obráběcí stroje vybavené rotačními nástroji. Tento typ vřetenové hlavy je v podstatě zásobníkem revolverových nástrojů. Vřetenové hlavy jsou k dispozici v horizontální i vertikální konfiguraci. Při výměně hlavy vřetena se revolverová hlava obvykle otáčí, což umožňuje automatickou výměnu nástroje. Každé vřeteno v revolverové hlavě je předem nainstalováno s rotujícím nástrojem potřebným pro každý proces. Když je vydán příkaz k výměně nástroje, každá vřetenová hlava se postupně otočí do pracovní polohy a zapojí hlavní pohyb, což způsobí, že příslušné vřeteno otočí nástroj. Ostatní vřetena v nezpracujících polohách jsou odpojena od hlavního pohybu.

3. Automatický systém výměny nástrojů se zásobníkem nástrojů

Protože rotační držáky nástrojů a výměníky nástrojů revolverového typu nemohou pojmout velké množství nástrojů a nemohou uspokojit potřeby obrábění složitých dílů, CNC obráběcí stroje s automatickou výměnou nástrojů často používají automatický měnič nástrojů se zásobníkem nástrojů. Tento automatický výměník nástrojů se skládá ze zásobníku nástrojů a mechanismu výměny nástrojů a proces výměny nástrojů je poměrně složitý. Nejprve musí být všechny nástroje používané v procesu obrábění namontovány na standardní držáky nástrojů, předem dimenzovány mimo stroj a poté umístěny do zásobníku nástrojů podle konkrétního uspořádání. Při výměně nástrojů se vybere nástroj ze zásobníku. Měnič nástrojů poté vyjme nástroj ze zásobníku nebo vřetena, vymění nástroj a nainstaluje nový nástroj do vřetena, přičemž starý nástroj vrátí do zásobníku. Zásobník nástrojů má velkou kapacitu a může být namontován na boku nebo nad vřetenovou skříní. OdCNC obráběcí strojes automatickými výměníky nástrojů mají pouze jedno vřeteno ve vřeteníku, musí být sestava vřetena vysoce tuhá, aby splňovala požadavky na přesné obrábění.
